垂尾控制升级实验：LQG控制-EXP-LQG-垂尾升级

垂尾控制升级实验：LQG控制-EXP-LQG-垂尾升级

• 1. 系统组成与功能划分

  （1）外部激励系统



  • 功率放大器：YE5872A（Sinocera）

  • 电磁激振器：JZK-10（Sinocera）

  • 作用对象：垂尾结构

  • 功能：向垂尾结构施加外部激励载荷

  （2）传感器与信号采集




  • 应变信号采集



    • 应变片：BA120-2AA150（中电测）

    • 动态应变放大器：DH3840（东华）



  • 加速度信号采集



    • ICP 型加速度传感器：333B30（PCB）

    • 信号调理器：482C（PCB，用于 ICP–电压转换）



  （3）控制系统




  • 仿真平台：Matlab/Simulink

  • 控制算法：LQG

  （4）执行机构




  • 高压功率放大器：HVA 1500/50-4（Smart Material）

  • 作动器：MFC 作动器

  • 功能：作用于垂尾

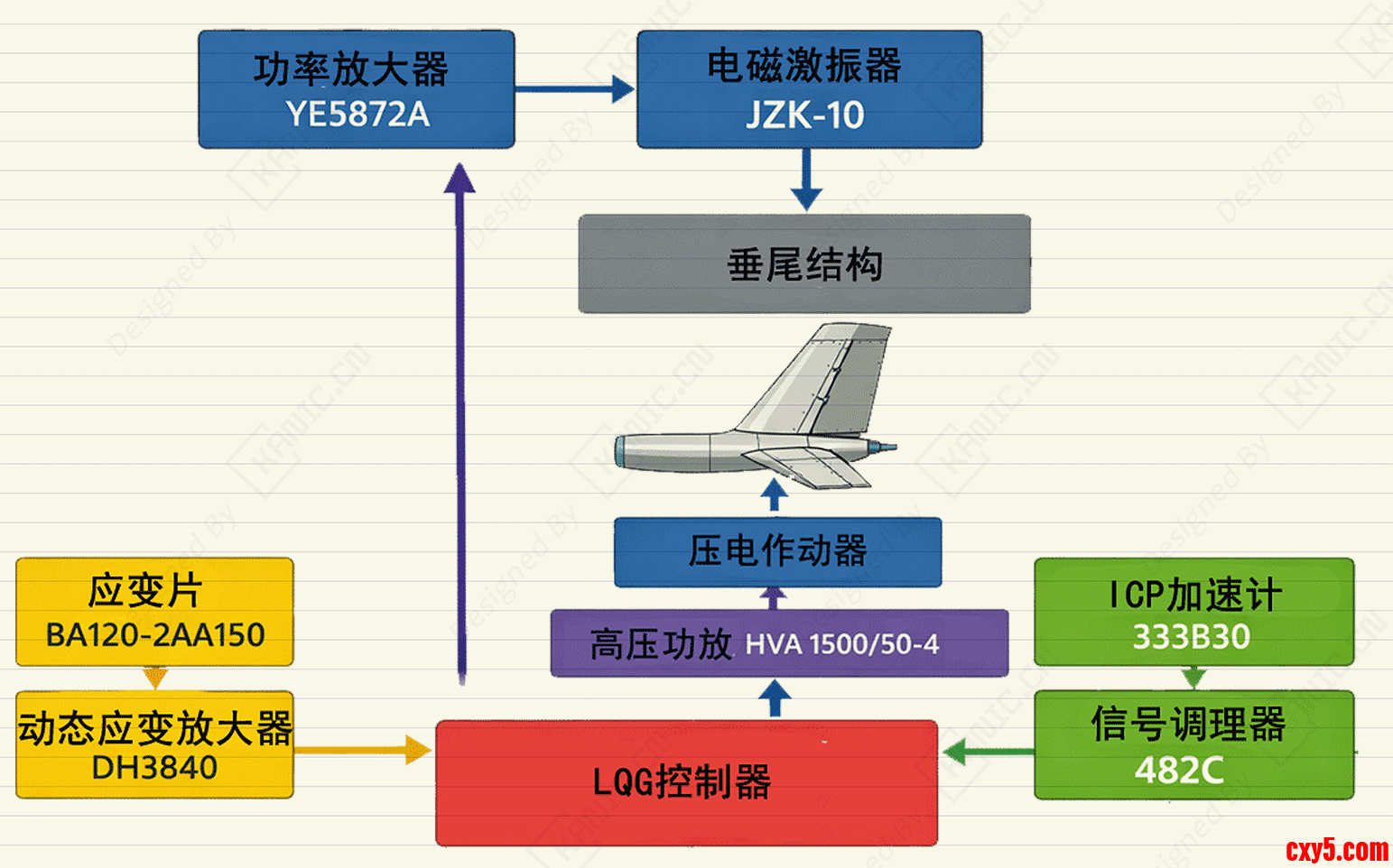

  2. 系统框图
